Netzwerktechnik - Verlegekabel

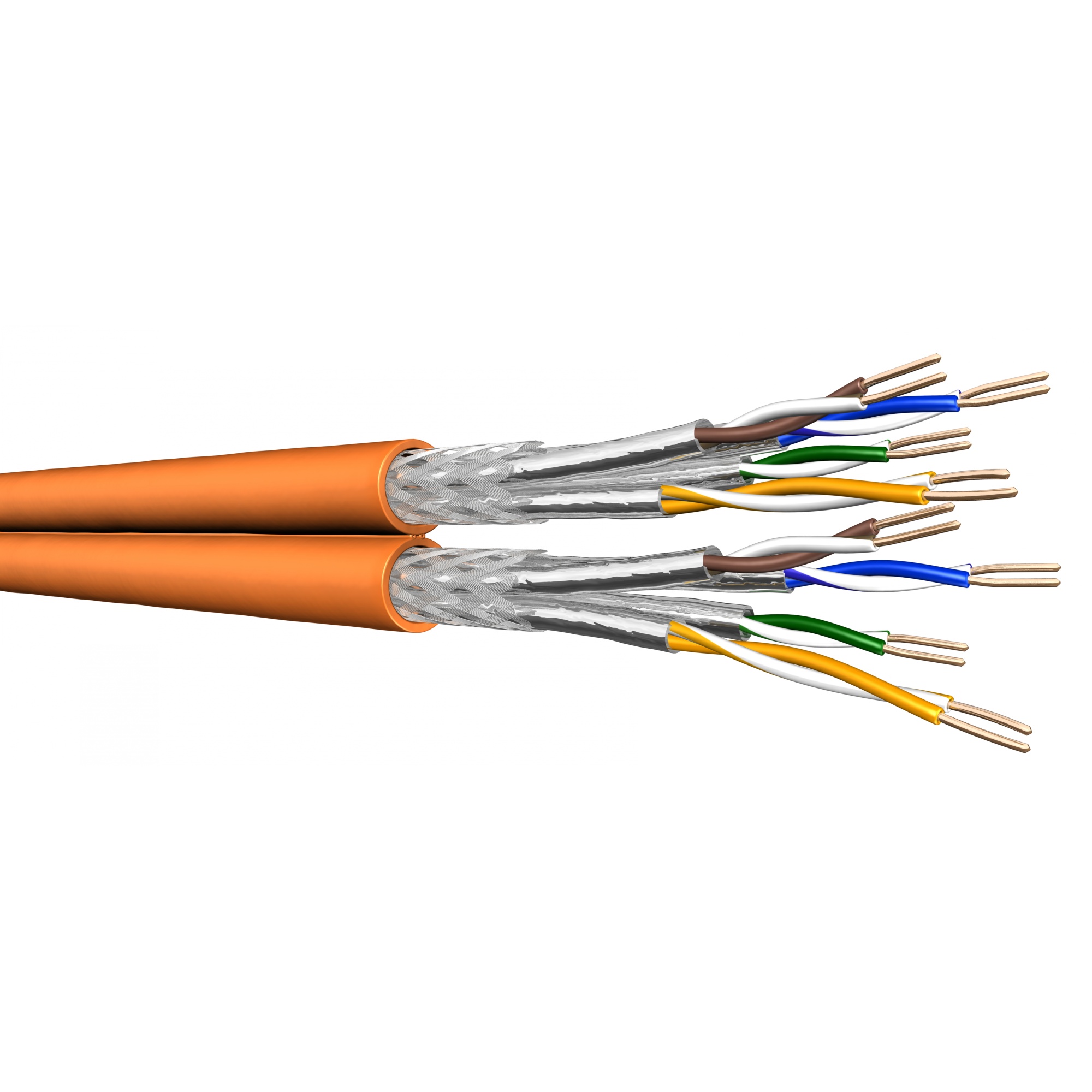

- besser als Cat.7 nach EN 50173-1, 50288-4-2 und ISO/IEC 11801, 61156-5 - 1000 MHz - paarweise und Gesamtschirmung (PiMF) - 2 x (4 x 2 x AWG 23/1) - halogenfrei (LSZH) - Brandschutzklasse: Eca - Farbe: orange - 500m Trommel

Infrastruktur für den Technologiegenuss von Morgen Wohnen im 21. Jahrhundert erfordert mehr als nur ein Dach über dem Kopf. Das Konzept der "intelligent houses" bietet nicht nur neue Möglichkeiten, verschiedene Medien oder Geräte interaktiv zu nutzen, sondern macht das Leben auch komfortabler und sicherer und hilft überdies, Energiekosten zu sparen. Voraussetzung ist immer die Vernetzung unterschiedlicher Geräte miteinander bzw. mit dem Internet.Eine immer wichtigere Rolle kommt hierbei dem RJ-45 Anschluss (Ethernet) zu. Er ist heute nicht mehr nur Computern vorbehalten, sondern findet bei immer mehr Geräten Verwendung, sei es TV-Gerät, Spielekonsole oder Waschmaschine. Damit stellt das Ethernet Netzwerk DIE zukunftsorientierte Infrastrukturlösung dar. Neben Diensten wie Internet oder Telefonie lässt sich schon seit einiger Zeit auch Fernsehen über Ethernet übertragen. Diesem Trend wurde durch eine neu geschaffene Norm Rechnung getragen. Die EN 50173-4 beschreibt die fachgerechte Installation von anwendungsneutralen Kommunikationskabelanlagen in Wohnungen. Solch eine Infrastruktur, im Fachjargon strukturierte Verkabelung genannt, garantiert maximale Datenrate bei minimaler Störanfälligkeit und bietet somit einen Vorteil gegenüberNeue Wege: UCHOME Cat.7 Kabel Praktiker wissen, dass sich die Erweiterung einer bestehenden Heimverkabelung aufgrund von Platzmangel meist schwierig gestaltet. Das neue, ultrakompakte Cat.7 Kabel UCHOME SS26 löst dieses Problem. Trotz seines Durchmessers von gerade einmal 5,8mm erfüllt das Kabel alle Anforderungen des Standards IEEE 802.3 für Anwendungen bis zu 10GBase-T und für den EA Channel bis zu einer Länge von 60m. Somit ist diese Kabel nicht nur die erste Wahl, wenn es um die Nachinstallation in bereits belegten Leerrohren geht, sondern auch, wenn kleinste Biegeradien realisiert werden müssen.Auch bei der Verpackung geht die Prysmian Group (DRAKA) neue Wege: Das UCHOME Cat.7 Kabel wird in einer patentierten REELEX® Verpackungen ausgeliefert. Bei dieser Verpackung werden 350m des Kabels ohne Drall in einen handlichen Karton gewickelt. Das Kabel lässt sich problemlos aus dem Karton ziehen. Kabelgewirr auf den letzten Metern und das Entsorgen der Trommel gehören damit der Vergangenheit an. Am Ende bleibt lediglich ein Pappkarton übrig, der einfach und umweltfreundlich entsorgt werden kann.UCHOME Cat.7 SS26 S/FTP im Vergleich mit einem herkömmlichen Cat.7 Kabel - 20% Platzersparnis- 47% geringeres Gewicht- 30% kleinerer Biegeradius- 40% mehr Kabel pro Karton- 60m maximale Einsatzlänge • AufbauLeiter: Cu-Draht, blank Ø 0,4 mm (AWG26)Isolierung: Foam-Skin Polyethylen, Ø 1 mmVerseilung: 2 Adern zum PaarVerseilung: 4 Paare (PiMf) zur SeelePaarabschirmung: Aluminium-beschichtete Kunststoff-VerbundfolieGesamtschirm: Cu-Geflecht verzinntGesamtmantel: HFFR, weissAußendurchmesser 5,8 mm • Elektrische Eigenschaften bei 20°C±5°CSchleifenwiderstand <= 280 Ohm/kmWiderstandsunsymmetrie <= 2%Isolationswiderstand (500 V) >= 5000 MOhm*kmKapazität bei 800 Hz (Richtwert) 44 nF/kmKapazitätsunsymmetrie (Paar/Erde) <= 1600 pF/kmRelative Ausbreitungsgeschwindigkeit ca. 76 %Laufzeitunterschied <= 9 ns/100mPrüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 VKopplungswiderstand bei 1 MHz <= 5 mOhm/mKopplungswiderstand bei 10 MHz <= 5 mOhm/mKopplungswiderstand bei 30 MHz <= 10 mOhm/mKopplungswiderstand bei 100 MHz <= 20 mOhm/mKopplungsdämpfung 85 dB UCHOME wurde getestet und freigegeben u.a. mit BTR E-DAT Modulen und E-DAT Panels und Dosen sowie mit Telegärtner AMJ- und AMJ-S-Modulen, MPP- und MPD-Verteilern und AMJ-Dosen.

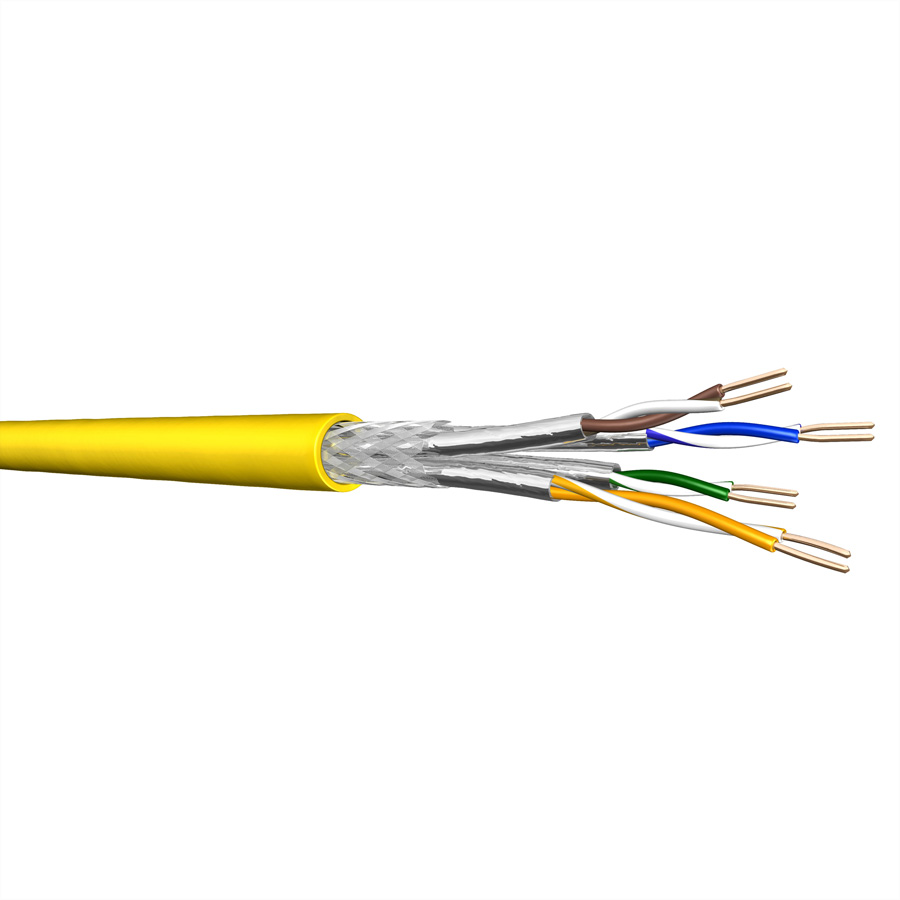

Für Highend-Anwendungen erlaubt das Kabel UCFUTURE COMPACT Cat8.2 höchste Übertragungsraten bis 40Gbit/s. Draka Datenkabel UC2000 bzw. UCFUTURE COMPACT22 für Kat.8.2 Verkabelungen Außendurchmesser 8,5 mm Brandlast 674 MJ/km Gewicht 80 kg/kk Aufbau Leiter: Cu-Draht, blank Ø 0,64 mm (AWG22) Isolierung: Foam-Skin Polyethylen, Ø 1,6 mm Verseilung: 2 Adern zum Paar Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie Verseilung: 4 Paare (PiMf) zur Seele Gesamtschirm: Cu-Geflecht verzinnt Schutzmantel: Halogenfreies flammwidriges Mantelmaterial nach EN50289-2-27, Gelb RAL 1021 Elektrische Eigenschaften bei 20°C±5°C Schleifenwiderstand 130 Ohm/km Widerstandsunsymmetrie 1% Isolationswiderstand (500 V) >= 5000 MOhm*km Kapazität bei 800 Hz (Richtwert) 43 nF/km Kapazitätsunsymmetrie (Paar/Erde) <= 1200 pF/km Relative Ausbreitungsgeschwindigkeit ca. 73 % Laufzeitunterschied <= 20 ns/100m Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V  Kopplungsdämpfung 85 dB

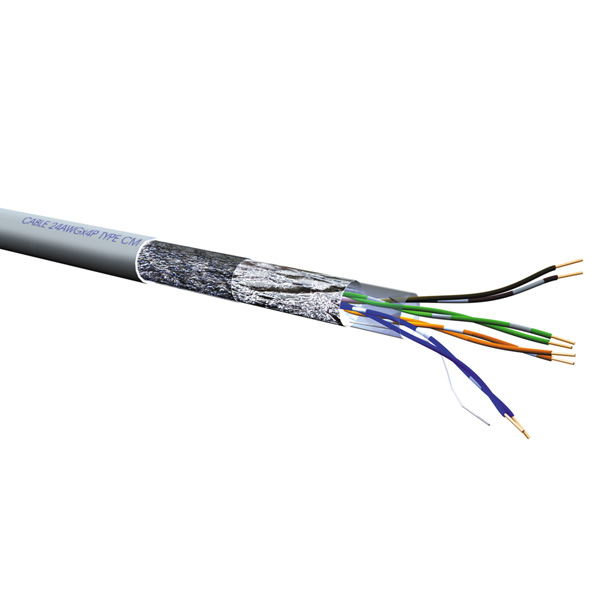

Aufbau:Leiter: Cu-Draht, blank Ø 0,51 mm (AWG24)Isolierung: Polyethylen, Ø 0,95 mmVerseilung: 2 Adern zum PaarVerseilung: 4 Paare zur SeeleGesamtschirm: Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt (Bedeckung ca. 40%)Schutzmantel: FRNC, grau RAL 7032Elektrische Eigenschaften bei 20°C±5°C:Schleifenwiderstand <= 190 Ohm/kmWiderstandsunsymmetrie <= 2%Isolationswiderstand (500 V) >= 2000 MOhm*kmKapazität bei 800 Hz (Richtwert) 48 nF/kmKapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/kmRelative Ausbreitungsgeschwindigkeit ca. 67 %Signallaufzeit <= 535 ns/100mLaufzeitunterschied <= 20 ns/100mPrüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 VKopplungswiderstand bei 1 MHz <= 20 mOhm/mKopplungswiderstand bei 10 MHz <= 20 mOhm/mKopplungswiderstand bei 30 MHz <= 30 mOhm/mKopplungswiderstand bei 100 MHz <= 60 mOhm/m

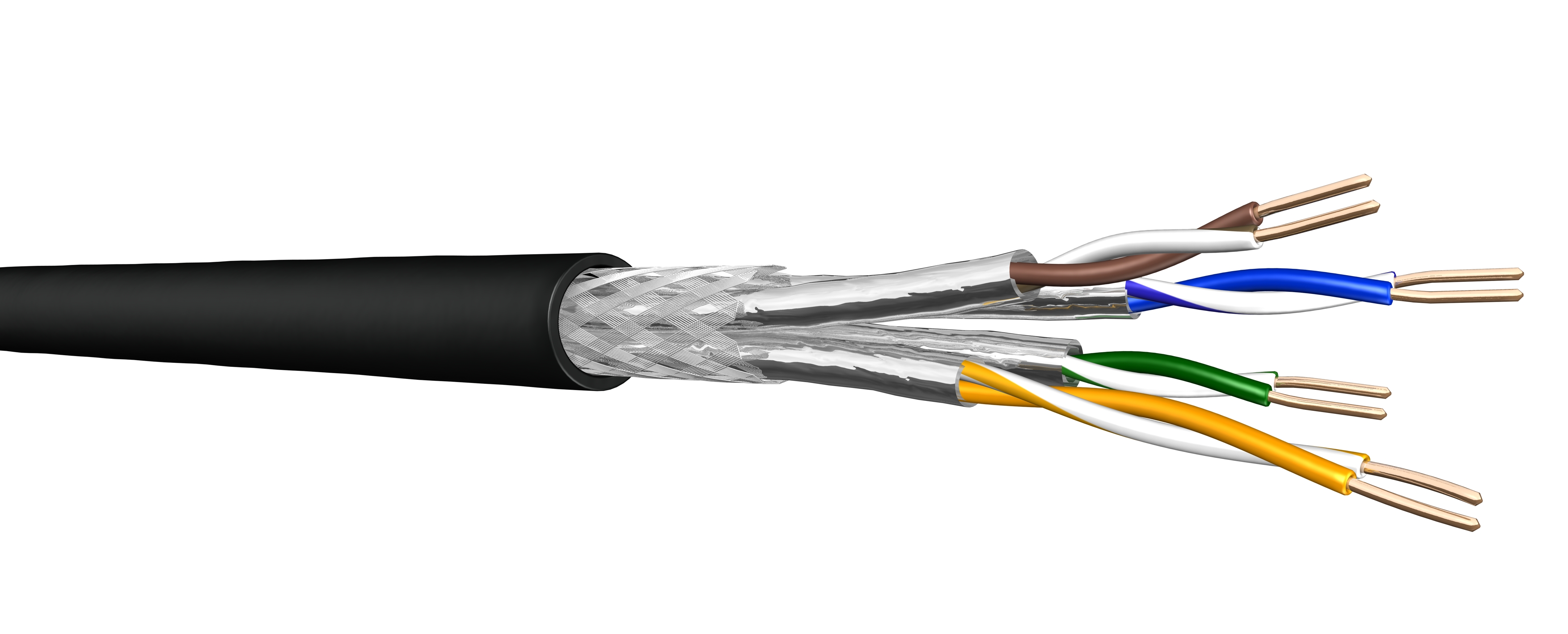

Robust: Das Produkt basiert auf dem 4-paarigen Cat7 PiMF-Kabel UC900 SS23 und ist mit einem für die direkte Erdverlegung geeigneten, dickwandigen Polyethylen Außenmantel ausgerüstet, der das hochwertige Innenleben zuverlässig vor Beschädigungen durch das umgebende Material schützt.  Eigenschaften: Für Verlegung direkt ins Erdreich geeignet Kat. 7 Kabel mit PE Schutzmantel Aufbau Leiter: Cu-Draht, blank Ø 0,56 mm (AWG23) Isolierung: Foam-Skin Polyethylen, Ø 1,4 mm Verseilung: 2 Adern zum Paar Verseilung: 4 Paare (PiMF) zur Seele Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie Gesamtschirm: Cu-Geflecht verzinnt (ca. 65 % Bedeckung) Schutzmantel: PE, schwarz, Wdd. 1,5 mm Elektrische Eigenschaften bei 20°C±5°C Schleifenwiderstand <= 165 Ohm/km Widerstandsunsymmetrie <= 2% Isolationswiderstand (500 V) >= 5000 MOhm*km Kapazität bei 800 Hz (Richtwert) 43 nF/km Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km Relative ca. 79 % Signallaufzeit <= 427 ns/100m Laufzeitunterschied <= 12 ns/100m Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V Kopplungswiderstand bei 1 MHz <= 10 mOhm/m Kopplungswiderstand bei 10 MHz <= 10 mOhm/m Kopplungswiderstand bei 30 MHz <= 30 mOhm/m Kopplungswiderstand bei 100 MHz <= 60 mOhm/m

- besser als Cat.7 nach EN 50173-1, 50288-4-2 und ISO/IEC 11801, 61156-5 - 1000 MHz - paarweise und Gesamtschirmung (PiMF) - 4 x 2 x AWG 23/1 - halogenfrei (LSZH) - Brandschutzklasse: Eca - Farbe: orange - 100m Ring

- besser als Cat.7 nach EN 50173-1, 50288-4-1 und ISO/IEC 11801, 61156-5 - 1000 MHz - paarweise und Gesamtschirmung (PiMF) - 4 x 2 x AWG 23/1 - halogenfrei (LSZH) - Farbe: orange - 500m Trommel

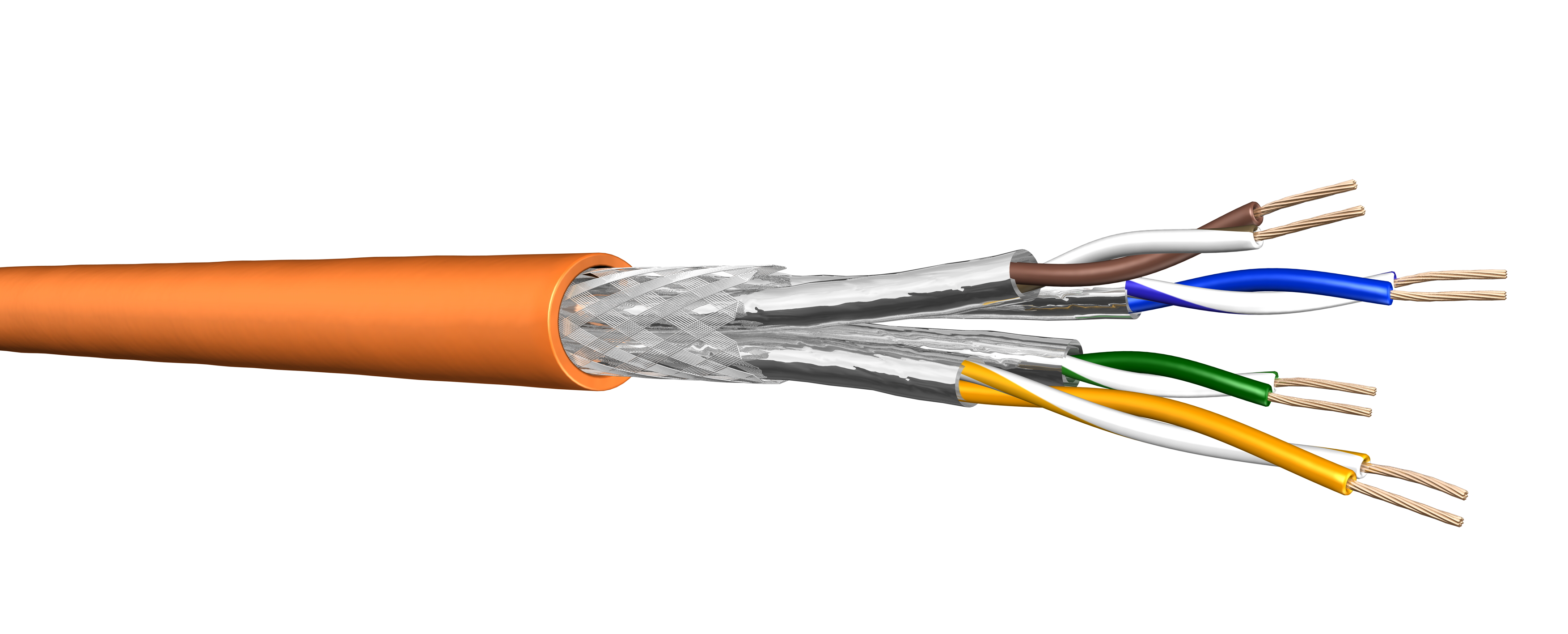

- besser als Cat.7 nach EN 50173-1, 50288-4-2 und ISO/IEC 11801, 61156-5 - 1000 MHz - paarweise und Gesamtschirmung (PiMF) - 4 x 2 x AWG 23/1 - halogenfrei (LSZH) - Brandschutzklasse: Eca - Farbe: orange - 50m Ring

- besser als Cat.7 nach EN 50173-1, 50288-4-1 und ISO/IEC 11801, 61156-5 - 1000 MHz - paarweise und Gesamtschirmung (PiMF) - Installationskabel zur Erdverlegung - UV-beständig - 4 x 2 x AWG 23/1 - halogenfrei (LSZH) - Farbe: schwarz - 100m Ring

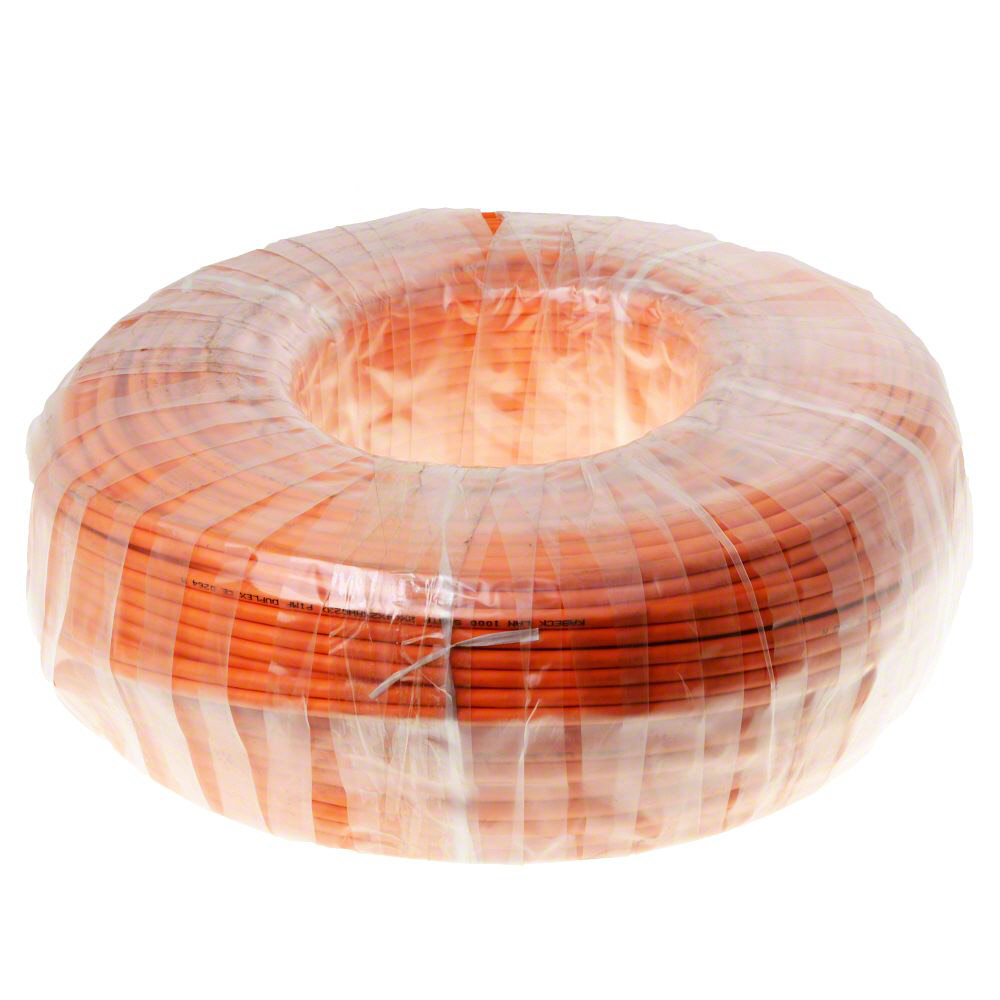

Cat 7, 600 MHz , paarweise und Gesamtabschirmung (PimF) , 2 x (4 x 2 x AWG 23/1) , halogenfrei , Farbe: orange , 100m Ring

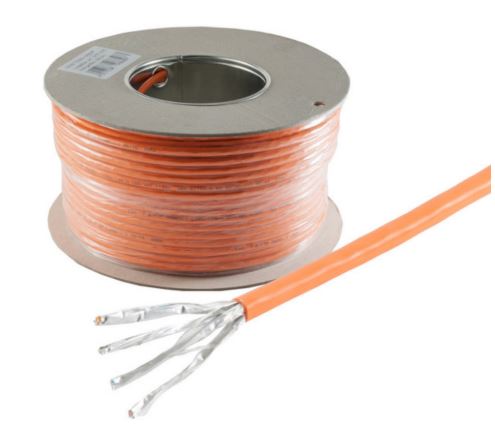

Cat 7, 600MHz , paarweise und Gesamtabschirmung (PimF) , 4 x 2 x AWG 23/1 , Außendurchmesser: ca. 7,6mm , halogenfrei (LSZH) , Farbe: orange , CPR-Eca-zertifiziert , ROHS 2.0 & REACH Compliant , 100m Ring

Cat 7, 600MHz , paarweise und Gesamtabschirmung (PimF) , 4 x 2 x AWG 23/1 , Außendurchmesser: ca. 7,6mm , halogenfrei (LSZH) , Farbe: orange , CPR-Eca-zertifiziert , ROHS 2.0 & REACH Compliant , 500m Trommel

Cat 7, 600MHz , paarweise und Gesamtabschirmung (PimF) , 4 x 2 x AWG 23/1 , Außendurchmesser: ca. 7,6mm , halogenfrei (LSZH) , Farbe: orange , CPR-Eca-zertifiziert , ROHS 2.0 & REACH Compliant , 50m Ring

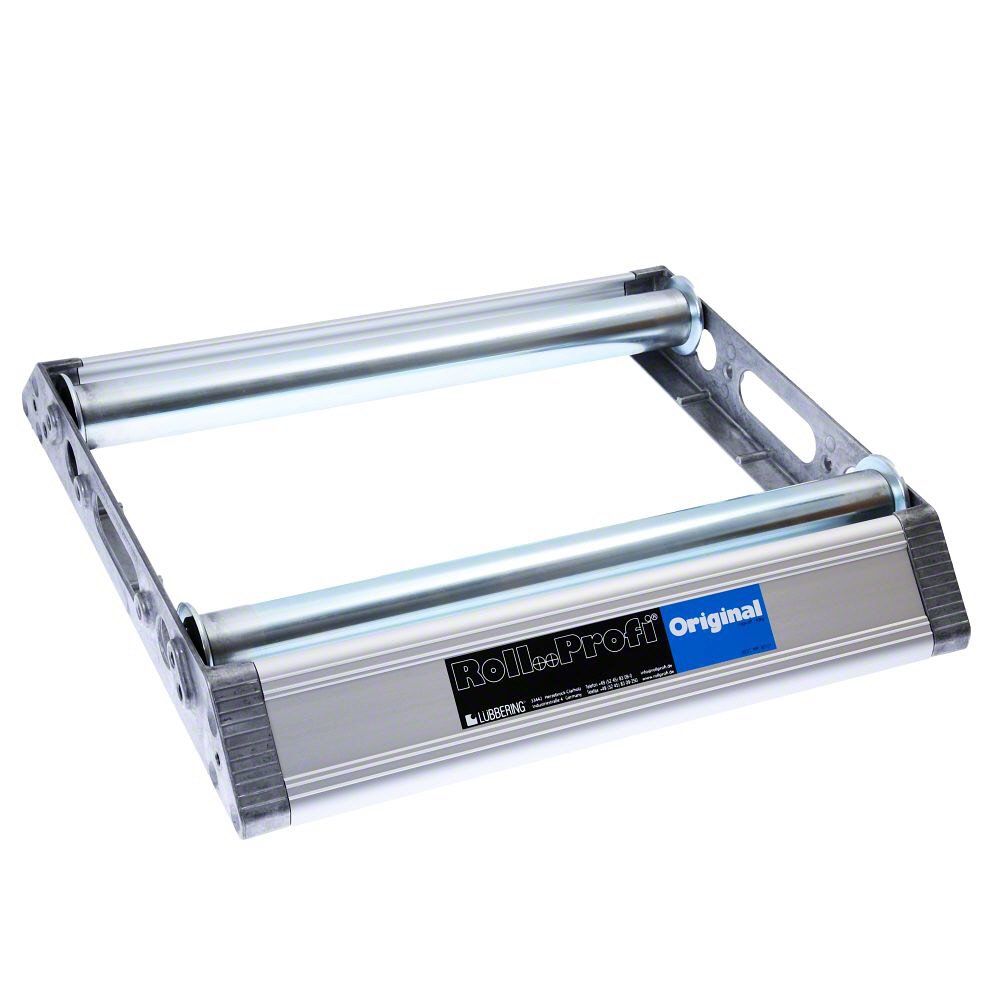

Tragwalzen verstellbar auf 90-150-240-300-330 mm Abstand, geeignet für Kabeltrommeln in allen gängigen Größen bis max. 800 mm Durchmesser, Tragfähigkeit: 140 kg

Halogenfreies S/FTP Datenkabel mit PUR-Außenmantel, mit Paarschirm und Gesamtschirm, geeignet für die Übertragung bis zu 1200MHz Besser als Kategorie 7A nach EN50173 bzw. ISO/IEC 11801 Außenmantel aus ölbeständigem PUR Hervorragendes NEXT, niedrigste Dämpfung, excellente Schirmeigenschaften (Paar- und Gesamtschirmumg), niedriges Skew 4 Paare AWG26/7-PiMF/Ader-Ø: max. 1,05 mm, mit Paarschirm Alu-kaschierte Polyesterfolie, Metallseite aussen, und Gesamtschirm verzinntes Cu-Geflecht, optische Bedeckung ca. 65% Skew bei 100 MHz (Richtwert): 2,5 ns/100m Kopplungwiderstand bei 10 MHz (Nennwert): 5 mOhm/m Schirmdämpfung bis 1000 MHz (Nennwert): 60 dB Störleistungsunterdrückung bis 1000 MHz (Nennwert): 85 dB Schwermetallfrei nach RoHS Brandverhalten: - Flammwidrigkeit: nach IEC 60332-2-2- Halogenfreiheit: nach IEC 60754-1/2- Rauchdichte: nach IEC 61034-1/2- Brandlastwert: 0,7 MJ/m

Kabel für strukturierte GebäudeverkabelungAbschirmung: Alu-kaschierte Folie, Kupfergeflecht

Kabel für eine strukturierte Gebäudeverkabelung, die Datenraten bis 10Gbit/s erlaubt Eigenschaften:• Doppelt geschirmtes (PiMF) Twisted Pair Kabel• Impedanz: 100 Ohm• Farbe: grau• Aufbau: 8 Adern, Kupfer, Litze, paarweise Schirmung in alu-kaschierter Folie, Gesamtabschirmung in verzinntem Kupfergeflecht

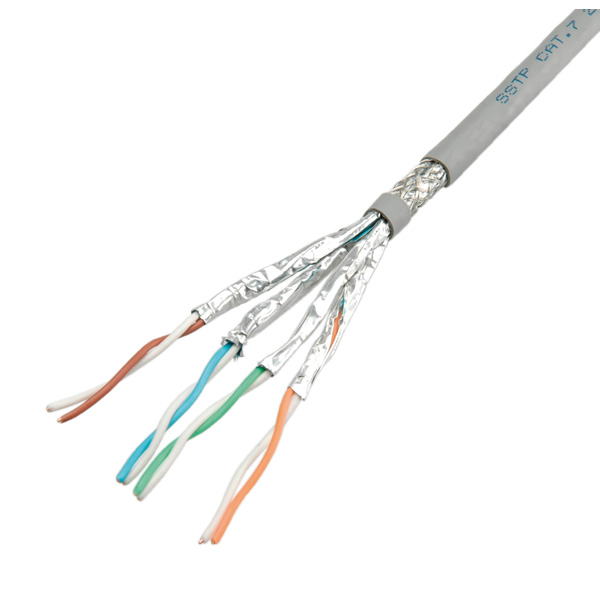

Kabel für strukturierte Gebäudeverkabelung Eigenschaften:• Impedanz: 100Ohm• 100 Meter auf Spule / 300 Meter auf Holztrommel• 3P zertifiziert• Aufbau: 8 Adern, Massivdraht, Kupfer, AWG-23• Paarweise Abschirmung: Alu-kaschierte Folie• Gesamt-Abschirmung: Kupfergeflecht
