DRAKA UC900PE SS23 S/FTP AWG 23 schwarz, je m, schwarz
Produktnummer:
SC33399714
Hersteller:
DRAKA HOLDING
Hersteller Artikel-Nr.:
1001087
EAN:
8717511116879
Produktinformationen "DRAKA UC900PE SS23 S/FTP AWG 23 schwarz, je m, schwarz"

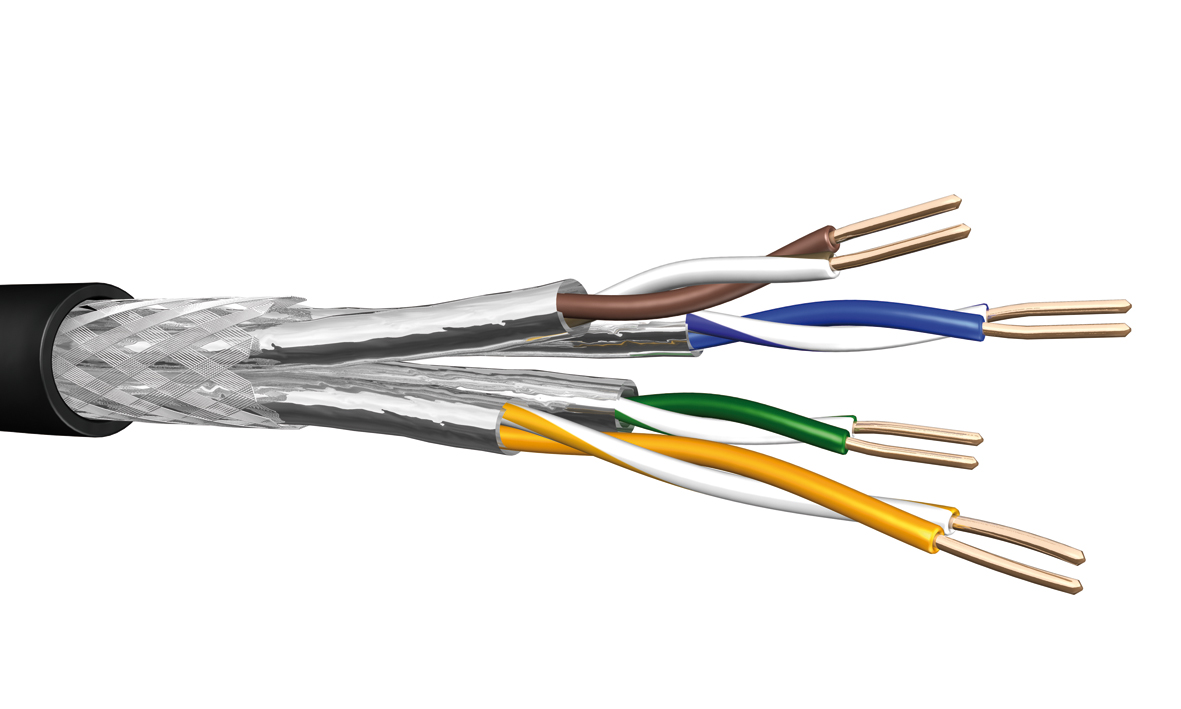

Robust: Das Produkt basiert auf dem 4-paarigen Cat7 PiMF-Kabel UC900 SS23 und ist mit einem für die direkte Erdverlegung geeigneten, dickwandigen Polyethylen Außenmantel ausgerüstet, der das hochwertige Innenleben zuverlässig vor Beschädigungen durch das umgebende Material schützt.
Eigenschaften:
- Für Verlegung direkt ins Erdreich geeignet
- Kat. 7 Kabel mit PE Schutzmantel
- Aufbau
- Leiter: Cu-Draht, blank Ø 0,56 mm (AWG23)
- Isolierung: Foam-Skin Polyethylen, Ø 1,4 mm
- Verseilung: 2 Adern zum Paar
- Verseilung: 4 Paare (PiMF) zur Seele
- Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
- Gesamtschirm: Cu-Geflecht verzinnt (ca. 65 % Bedeckung)
- Schutzmantel: PE, schwarz, Wdd. 1,5 mm
- Elektrische Eigenschaften bei 20°C±5°C
- Schleifenwiderstand <= 165 Ohm/km
- Widerstandsunsymmetrie <= 2%
- Isolationswiderstand (500 V) >= 5000 MOhm*km
- Kapazität bei 800 Hz (Richtwert) 43 nF/km
- Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
- Relative
- ca. 79 %
- Signallaufzeit <= 427 ns/100m
- Laufzeitunterschied <= 12 ns/100m
- Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
- Kopplungswiderstand bei 1 MHz <= 10 mOhm/m
- Kopplungswiderstand bei 10 MHz <= 10 mOhm/m
- Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
- Kopplungswiderstand bei 100 MHz <= 60 mOhm/m
Anmelden
Downloads DRAKA UC900PE SS23 S/FTP AWG 23 schwarz, je m, schwarz
Technische Daten DRAKA UC900PE SS23 S/FTP AWG 23 schwarz, je m, schwarz
| Hersteller | DRAKA HOLDING |
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Farbe | schwarz |
| Schirmungstyp | PiMF |
| Übertragungsqualität | Cat7 / Class F |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 23 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 80 mm bei Zugbelastung |
| Aussen-Ø Kabel | 9,5 mm |
| Kabel LSOH | nein |
| Material Aussenmantel Kabel | PE, schwarz, Wdd. 1,5 mm |
| Technische Besonderheiten | geeignet für direkte Erdverlegung |
